Rozdzielnica PV fotowoltaika 1000V DC T1 T2 2 MPPT DC SW2 + MC4

Rozdzielnica 1000V DC T1 T2 APAR do systemów fotowoltaicznych 2 MPPT typ SW2 + MC4 sprawdzi się w przypadku inwerterów:

3 fazowy 2 stringowy o mocy od 5kW do 15kW

Rozdzielnica PV typ T1+T2 doskonale sprawdzi się do zabezpieczenia inwerterów sieciowych w przypadku połączenia instalacji z LPS

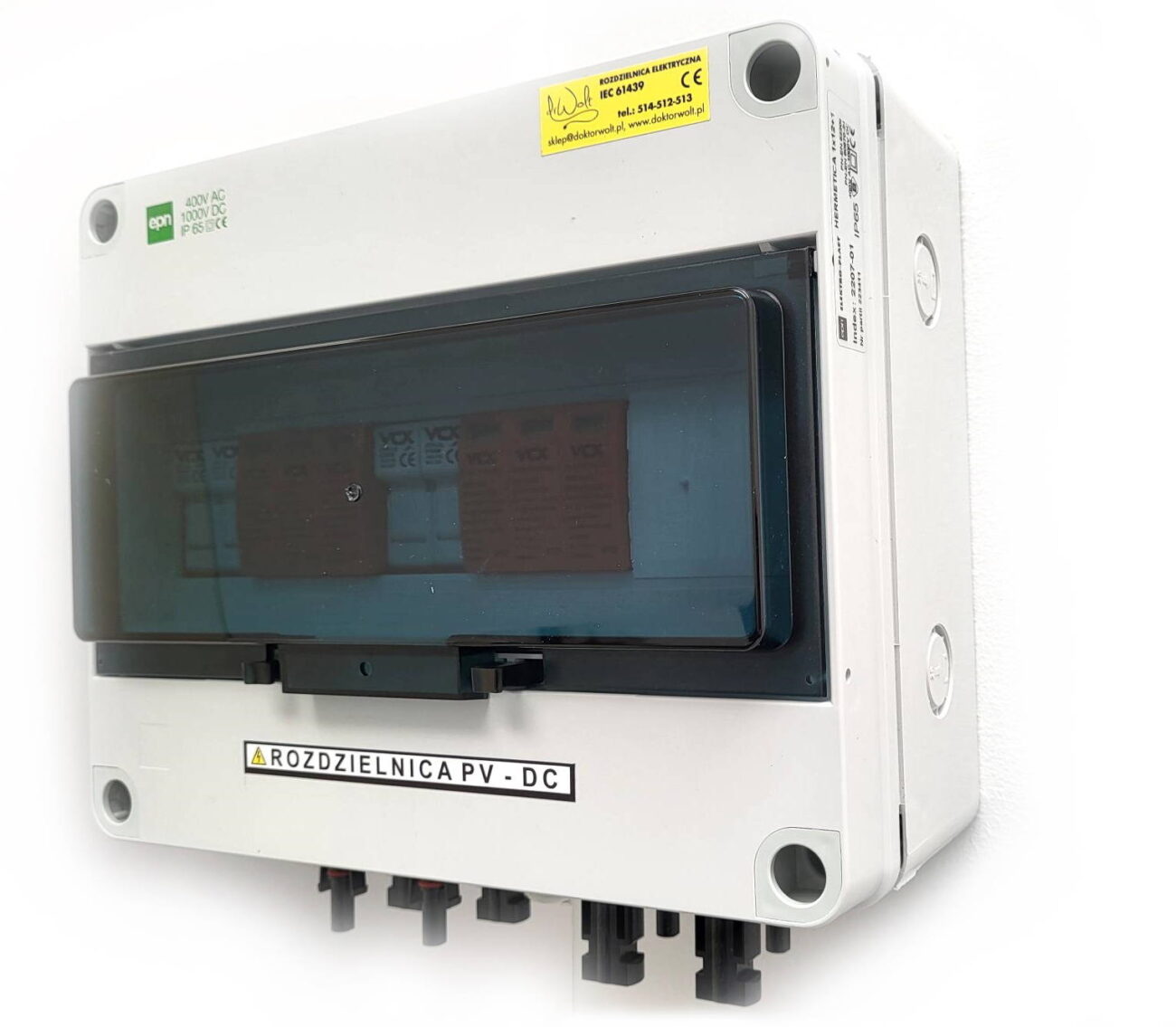

Rozdzielnica PV SW2c+ MC4 jest gotowa do działania, w pełni okablowana rozdzielnica 1000V DC. Obudowę rozdzielni stanowi obudowa hermetyczna IP 65 Hermetica RN-1×12+1 o wymiarach 270220×121 mm z certyfikatem 1000 VDC.  Rozdzielnia wykonana została z trwałych materiałów, które odporne są na uszkodzenia mechaniczne. Szybę rozdzielni można zatrzymać w pozycji zarówno całkowicie otwartej jak i półotwartej. Rozdzielnie PV można rozbudować do 13 modułów.

Wyposażenie rozdzielnicy SW2 T1T2 + MC4:

1. Ogranicznik przepięć  VCX 1200 T1 T2 VDC 3P, który chroni całą instalację przed przepięciami – 2 szt

Dane techniczne:

Klasa ochrony:  T1 T2

Wykonanie: WATYSTOROWE

Przyłącza max:  35mm2

Maksymalne napięcie pracy: Ucpv 1200 V DC

Prąd próbny: In(8/20)  20 kA

Prąd max:  Imax(8/20) 40 kA

Prąd impulsowy na biegun: Iimp(10/350) 6,25kA

Prąd impulsowy Itotal: 12,5kA

Napięciowy poziom ochrony:  Up <4,5kV

Temperatura składowania: -30/+70°C

Temperatura otoczenia pracy: -30/+50°C

Klasa szczelności: IP 20

2. Rozłącznik bezpiecznikowy firmy VCX (podstawa bezpiecznikowa + wkładka bezpiecznikowa gPV 12A) – 4 szt

Dane techniczne:

Dane techniczne:

Prąd znamionowy (In)- 12A

Liczba biegunów – 1P

Pojemność zacisku – 0,8-6mm2

Montaż na szynie TH-35

Napięcie znamionowe(Un)-1000V DC

Liczba modułów – 1

Posiada certyfikat TUV i CE

Spełnia normy EN60269-6:2011

Wkładki cylindryczne 10×38

(PO ZAKUPIE PROSIMY W UWAGACH DOPISAĆ INFORMACJĘ O MOCY WKŁADKI, DOMYŚLNIE WYSYŁAMY 12A)

W rozdzielni wykorzystano wysokiej jakości przewody fotowoltaiczne 4mm2.

Rozdzielnica ma wbudowane i podłączone wtyki tablicowe typu MC4 – umożliwiające szybkie podłączenie przewodów solarnych z instalacji do falownika.

Zarówno rozdzielnica jak i użyte w rozdzielni elementy aparatury modułowej posiadają wszystkie niezbędne certyfikaty.
