Rozdzielnica PV fotowoltaika 1000V DC PW2M+ 2MPPT

Opis

Rozdzielnica premium 1000V DC Weidmüller do systemów fotowoltaicznych 2MPPT typ PW2M+

Rozdzielnica nadaje się do zabezpieczenia instalacji fotowoltaicznych od strony DC do wszystkich typów falowników sieciowych.

Poniżej lista inwerterów które mogą być zabezpieczone tą rozdzielnicą

1 fazowy 2 stringowy o mocy od 1kW do 5kW

3 fazowy 2 stringowy o mocy od 3kW do 15kW

Rozdzielnica 1000V DC na osprzęcie niemieckiej firmy Weidmüller

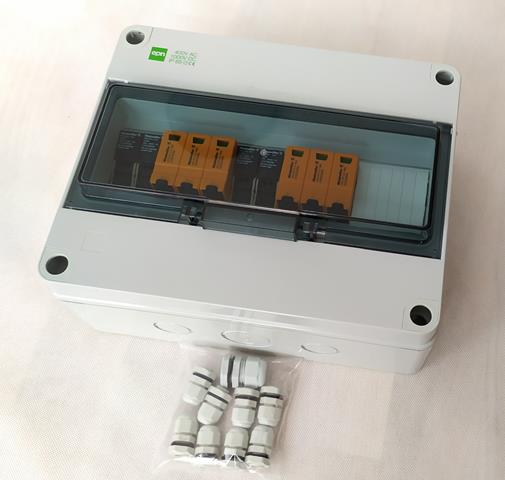

W skład zestawu wchodzi obudowa hermetyczna IP 65 HERMETICA RN 1×12+1 IP65 o wymiarach 220x270x120 mm

Na wyposażeniu obudowy znajdują się 2 listy PE+N

Puszka posiada certyfikat 1000V DC – jest dedykowana do działania z prądem stałym DC ( większość oferowanych na rynku są montowane w zwykłych puszkach elektrycznych do prądu zmiennego , przez co w razie problemów ubezpieczyciel nie zrealizuje wypłat )

Obudowa posiada ściany z otworami wyłamywanymi pod dławice PG, które znajdują się w zestawie. Zarówno szybę jak i rozdzielnie można plombować. Rozdzielnia wykonana została z trwałych materiałów, które odporne są na uszkodzenia mechaniczne. Szybę rozdzielni można zatrzymać w pozycji zarówno całkowicie otwartej jak i półotwartej. Rozdzielnie PV można rozbudować do 12 modułów

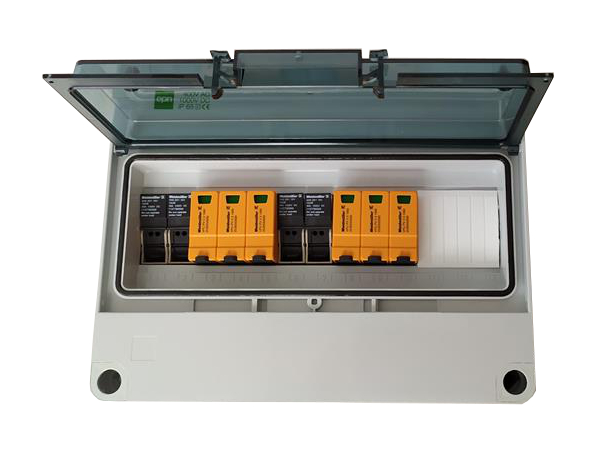

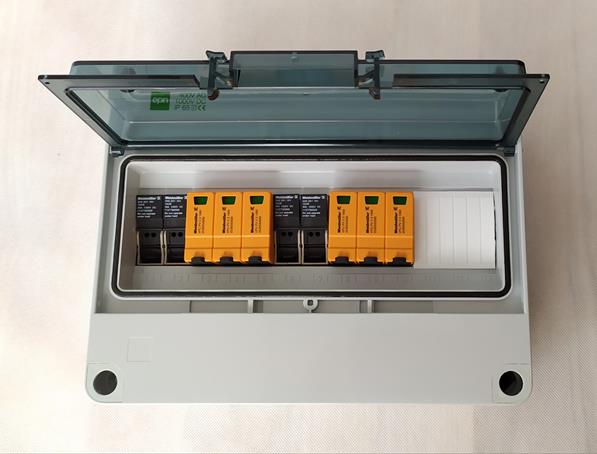

W skład zestawu wchodzi :

– ogranicznik przepięć  niemieckiej firmy Weidmüller 1000 VDC 3P – 2 szt

Typ: II

Maksymalne napięcie trwałej pracy DC [V] – 1500

Maksymalne napięcie instalacji fotowoltaicznej [V] – 1100 VDC

Znamionowy prąd wyładowczy – wartość szczytowa (8/20) [kA]

Sygnalizacja zadziałania na urządzeniu – optyczna

– Rozłącznik bezpiecznikowy niemieckiej firmy Weidmüller (podstawa bezpiecznikowa + wkładka bezpiecznikowa gPV 12A) – 4 szt

Dane techniczne:

Prąd znamionowy (In)- 12A

Pojemność zacisku – 0,8-6mm2

Montaż na szynie TH-35

Napięcie znamionowe(Un)-1000V DC

Wkładki cylindryczne 10×38

Dostępne są wersję z wkładami 12A / 15A / 20A / 25A

Zarówno rozdzielnica jak i użyte w rozdzielni elementy aparatury modułowej posiadają wszystkie niezbędne certyfikaty.

Rozdzielnica jest dedykowana instalatorom którzy wchodzą przewodami poprzez korytka lub rurki instalacyjne i sami sznurują wnętrze ( przewody ochronne PE są w zestawie podłączone).

W zestawie są dławiki do szczelnego przejścia przewodami.
